Procédure d'installation
L'un des principaux avantages de Primus Line® Overland Piping réside dans son installation simple, rapide et sûre, qui ne nécessite que peu d'équipements, de travaux de soudure ou de traitement ultérieur de la gaine. Cela permet également une installation dans des environnements sensibles, tels que des réserves naturelles ou des cours d'eau, avec un impact minimal sur l'environnement. Après utilisation, le système est simplement nettoyé et enroulé. Il est ainsi prêt pour la prochaine utilisation.
Installation

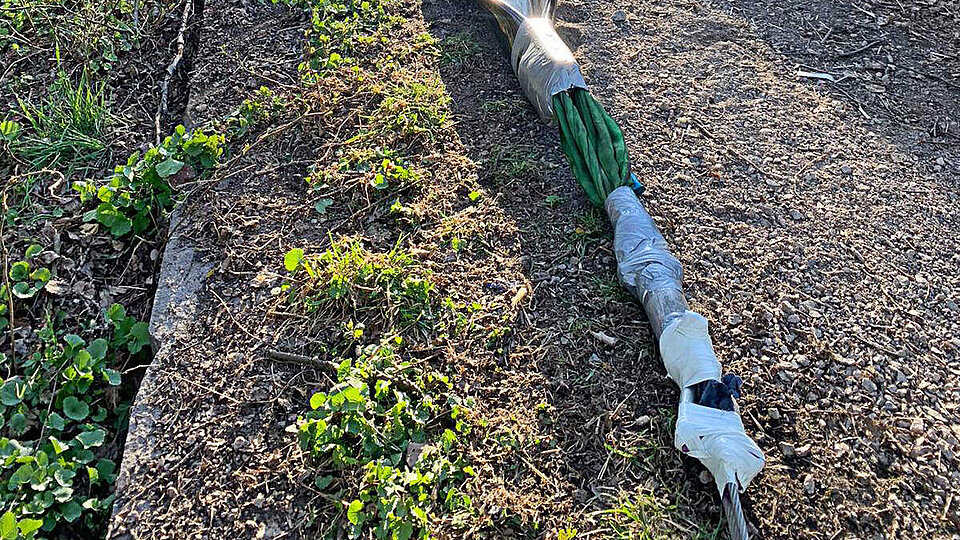

Montage du câble de tirage
Pour poser la gaine, un câble de traction (câble d'acier ou élingue) est monté à une extrémité.
Pose de la gaine
La gaine est livrée sur un touret de transport. La pose s'effectue sur le terrain à l'aide d'un treuil, d'une mini-pelle ou directement à partir d'un camion. Au préalable, il faut vérifier que le terrain ne comporte pas d'objets tranchants.
Montage des connecteurs

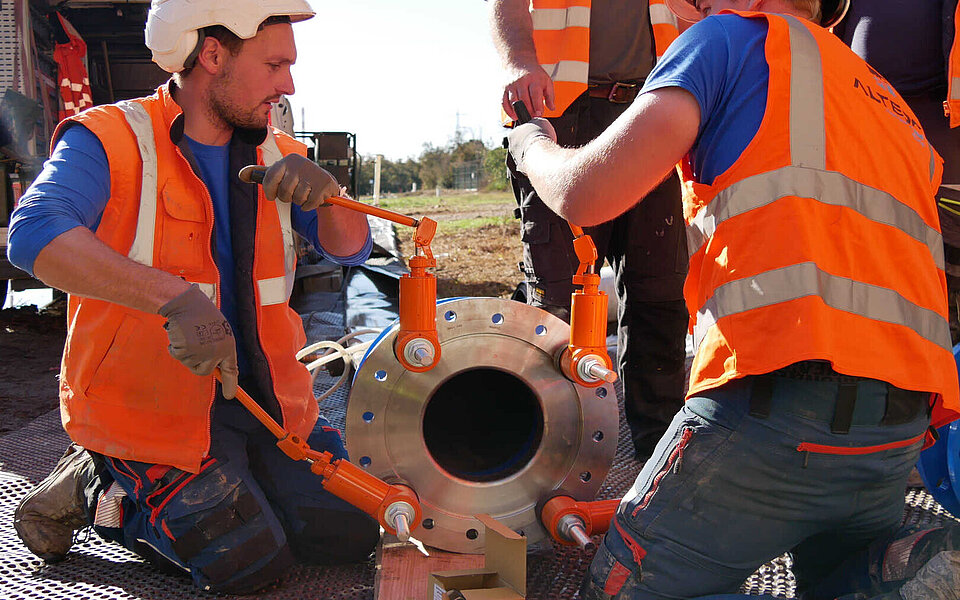

Montage de connecteurs M avec bride
Les connecteurs M de Primus Line se composent d'une bague à sertir, d'une douille de forme et d'un noyau. Les forces purement mécaniques créent une liaison résistante à la traction entre la gaine et le connecteur. Ceci est obtenu en pressant le noyau dans la douille à l'aide d'un outil hydraulique.
Montage de connecteurs Q (compatibles avec le système d'accouplement Victaulic)
Le montage des connecteurs Q de Primus Line s'effectue de manière comparable à celui des connecteurs M. Pour cela, on utilise des brides temporaires.

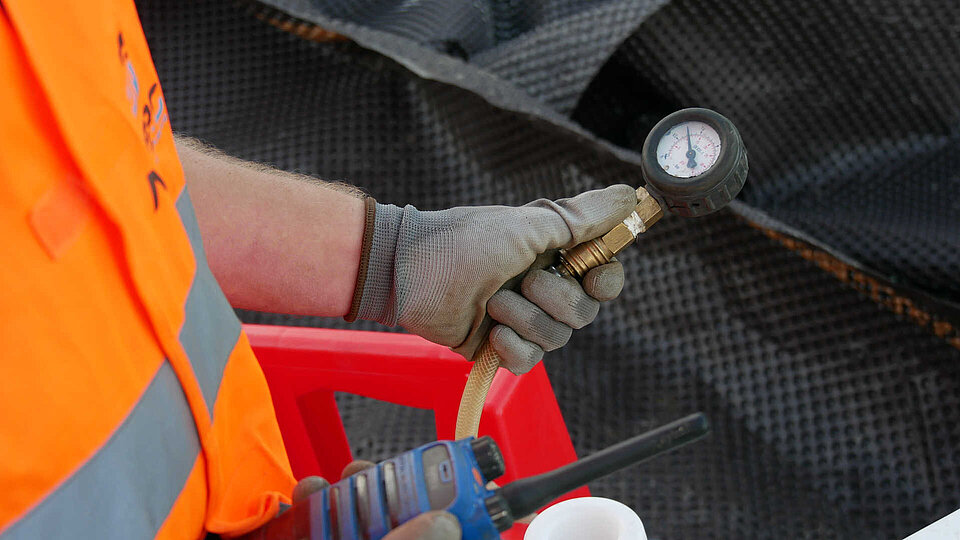

Test de pression
Le test de pression selon les réglementations en vigueur pour les fluides liquides garantit la résistance et surtout l'étanchéité de la conduite Primus Line®.

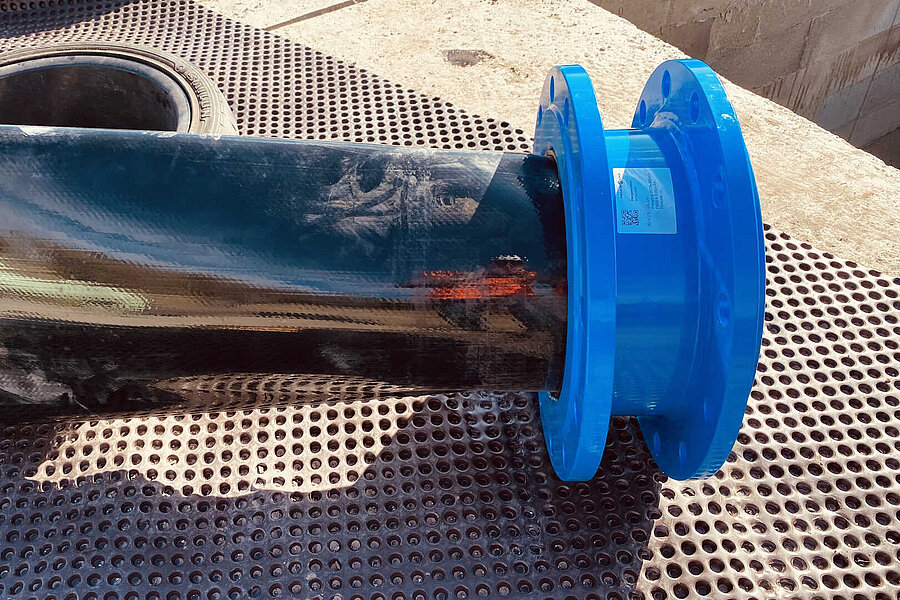

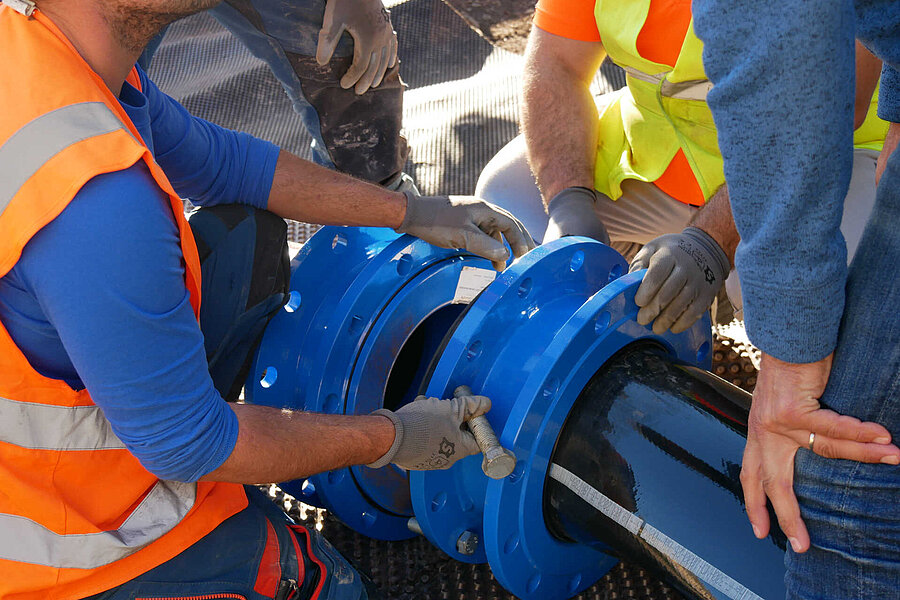

Raccordement de la ligne
Pour que la conduite puisse être mise en service, le raccordement au réseau de conduites, à une pompe, à une robinetterie ou autre s'effectue via les raccords montés ou par l'installation d'une pièce d'adaptation. Pour le connecteur M, le raccordement s'effectue par vissage des brides. Les connecteurs Q sont compatibles avec le système d'accouplement Victaulic et peuvent donc être raccordés de manière flexible à un grand nombre d'autres composants compatibles.
Désinstallation
Mise hors service de la ligne
Pour désinstaller le Primus Line® Overland Piping System, la conduite doit être mise hors service et vidée.
Démontage des connecteurs

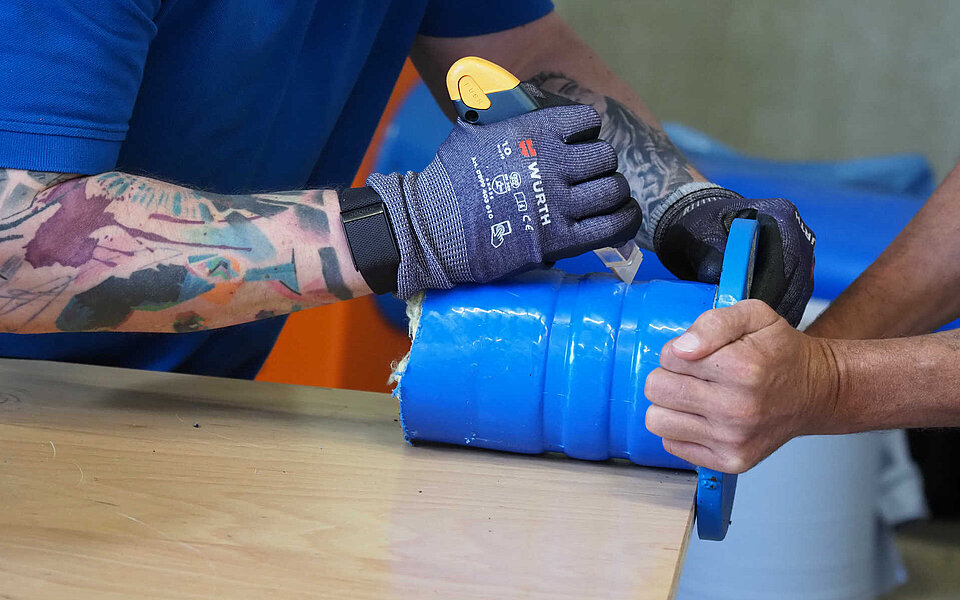

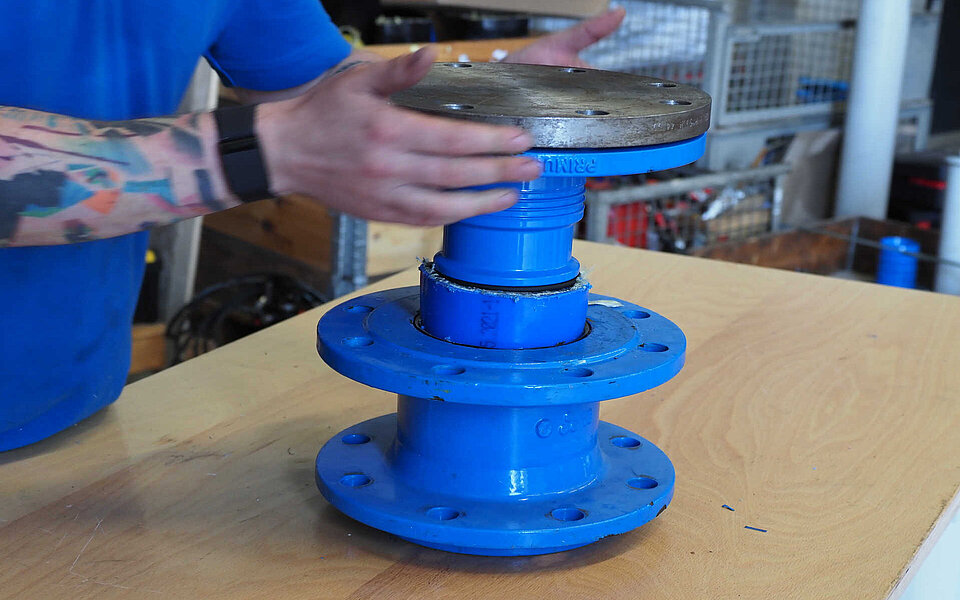

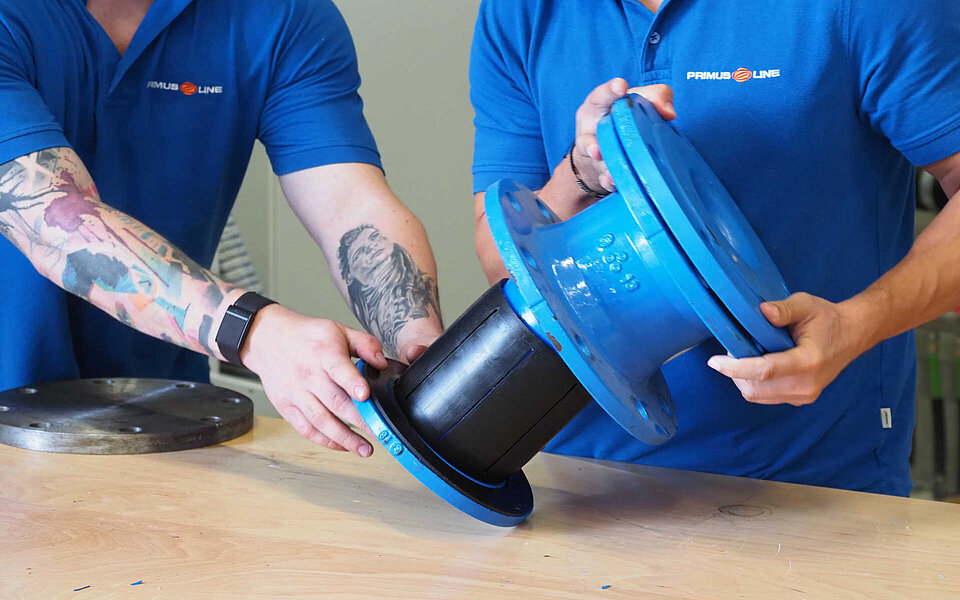

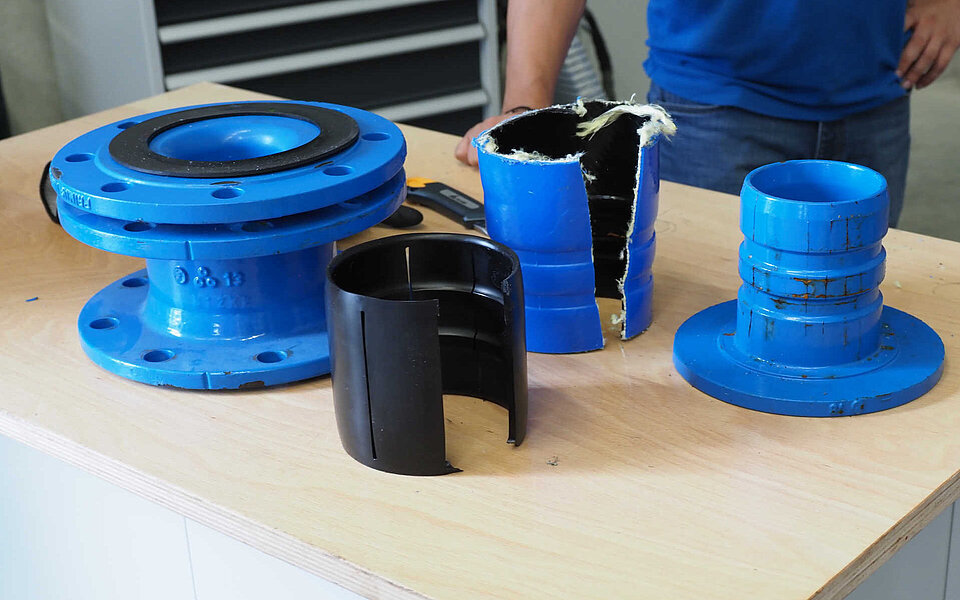

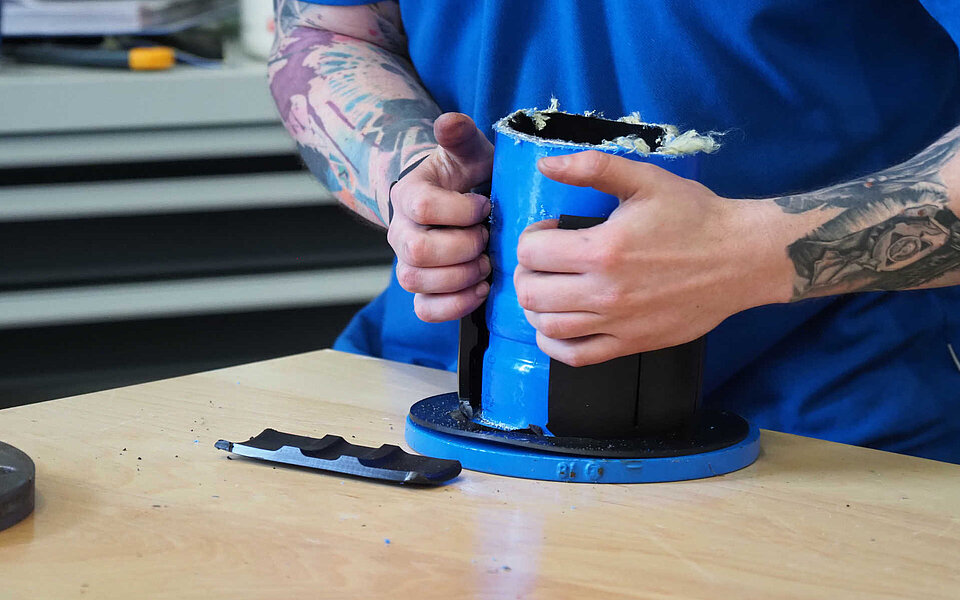

Le noyau du connecteur est pressé hors du manchon de moulage à l'aide d'un deuxième noyau de connecteur et d'un outil hydraulique.
Montage du câble de tirage
Une câble de traction (câble d'acier ou élingue) est à nouveau montée à l'extrémité de la gaine.
Enroulement de la gaine
La gaine est retirée à l'aide d'un treuil à câble ou d'une pelle mécanique. Ensuite, l'enroulement sur le touret de transport a lieu, assisté par un moteur électronique sur le touret. Un contrôle visuel est effectué et, le cas échéant, un nettoyage est effectué avant la prochaine réutilisation.
