Installationsverfahren
Ein Hauptvorteil von Primus Line® Overland Piping liegt in der einfachen, schnellen und sicheren Installation, die nur wenige Geräte, Schweißarbeiten oder eine Nachbehandlung des Liners erfordert. Damit ist auch eine Installation in sensibler Umgebung wie Naturschutzgebieten oder Gewässern mit minimalen Umwelteinflüssen möglich. Nach der Verwendung wird das System einfach gereinigt und aufgerollt. Damit steht es bereit für den nächsten Einsatz.
Installation

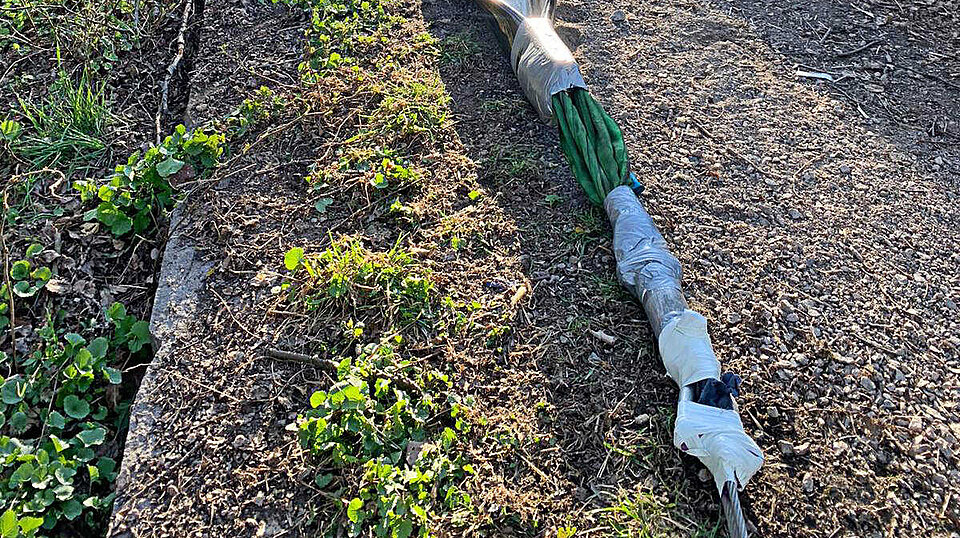

Zugseil-Montage
Um den Liner zu verlegen, wird an einem Ende ein Zugseil (Stahlseil oder Schlinge) montiert.
Verlegen des Liners

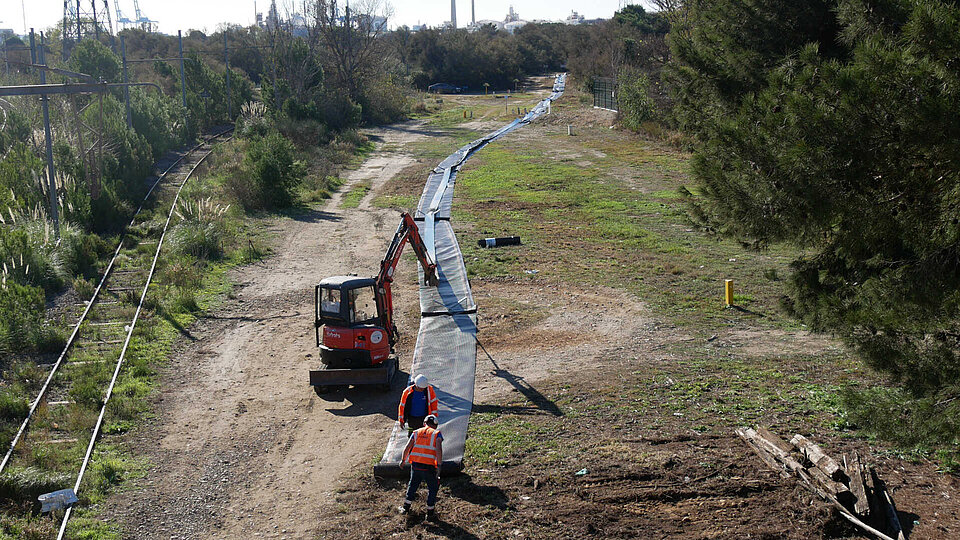

Der Liner wird auf einer Transporttrommel angeliefert. Mit einer Seilwinde, einem Minibagger oder direkt von einem Lkw aus erfolgt die Verlegung im Gelände. Im Vorfeld muss das Gelände auf scharfe Gegenstände überpüft werden.

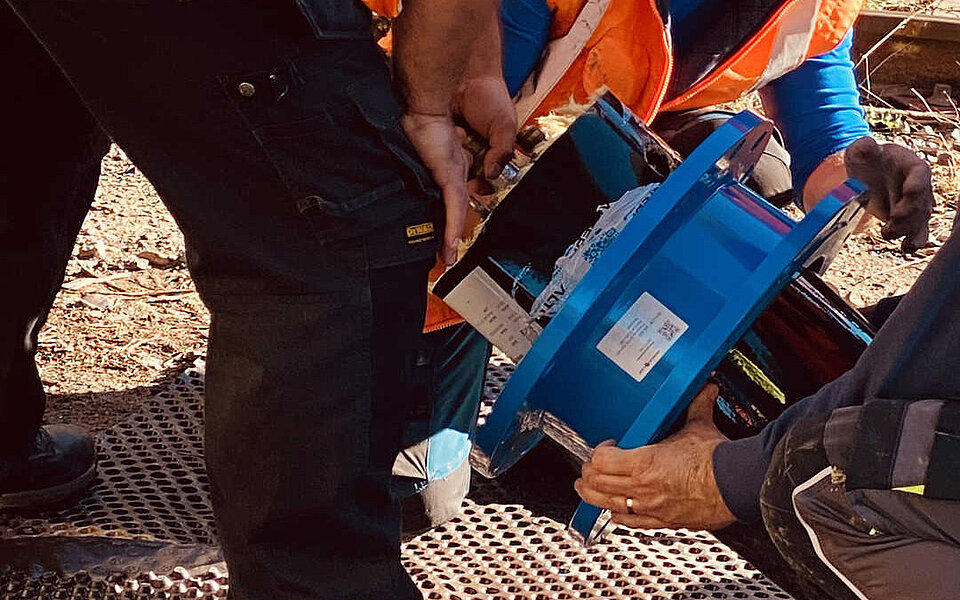

Montage der Verbinder

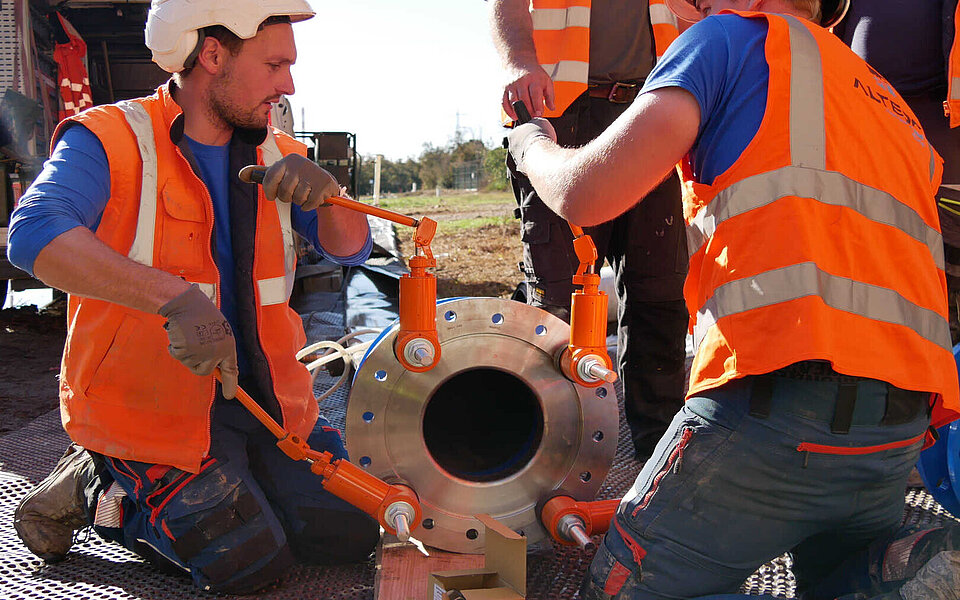

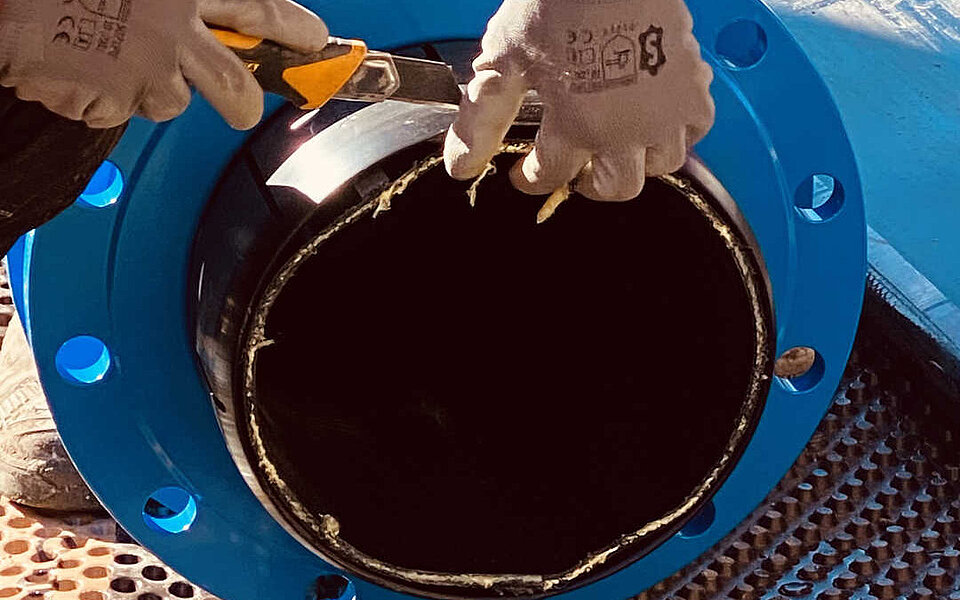

Montage von M-Verbindern mit Flansch

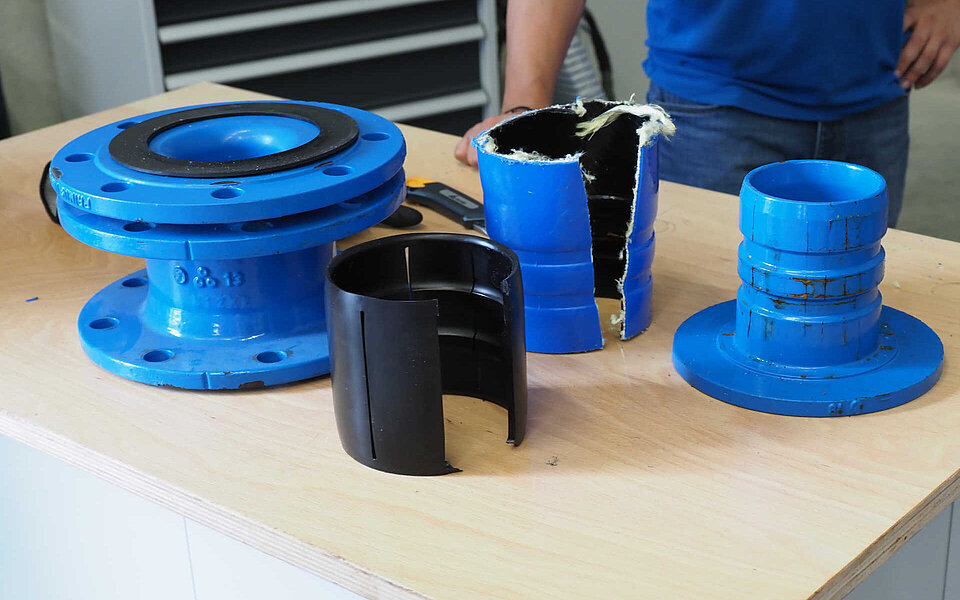

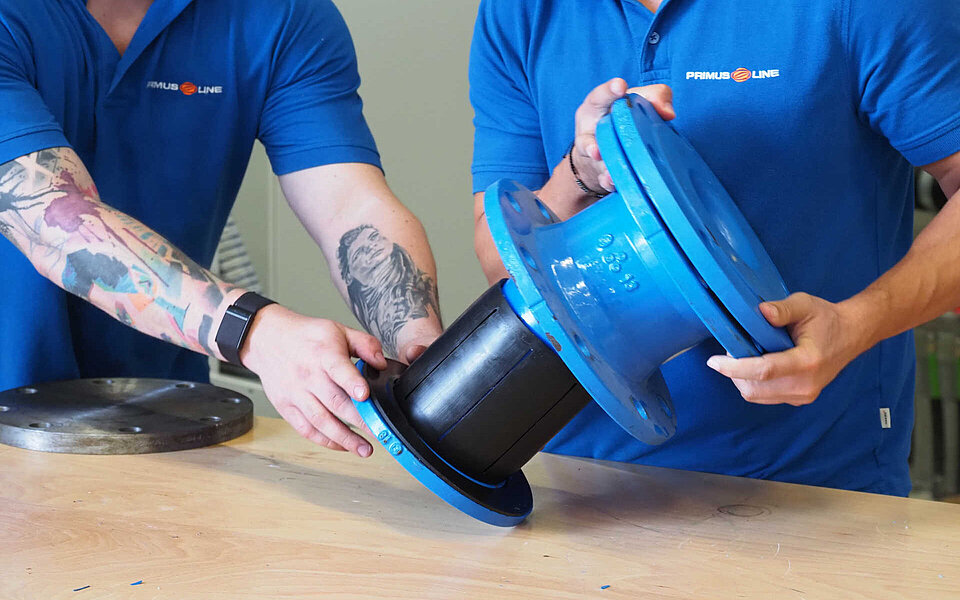

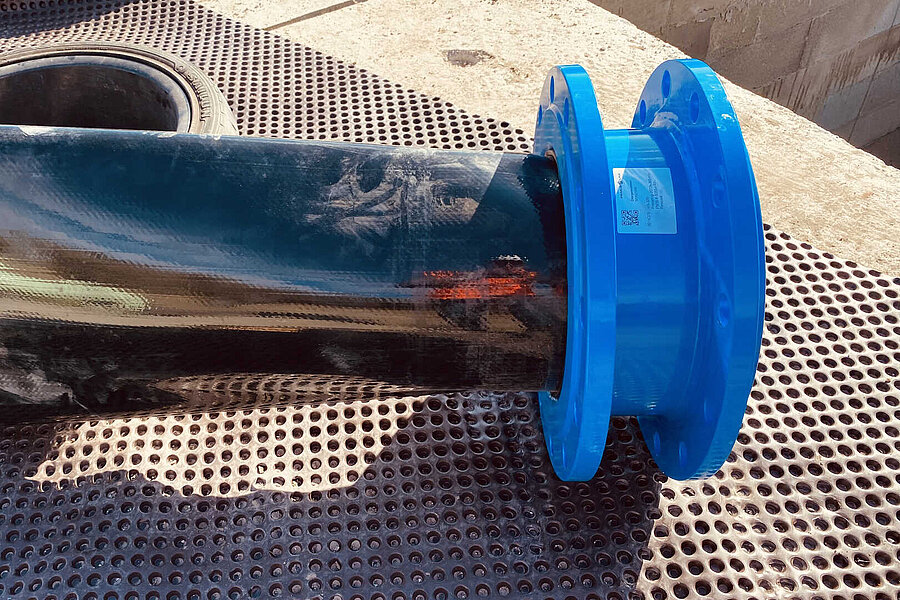

Die M-Verbinder von Primus Line bestehen aus einem Pressring, einer Formhülse und einem Kern. Durch rein mechanische Kräfte entsteht zwischen dem Liner und dem Verbinder eine zugfeste Verbindung. Dies wird durch das Einpressen des Kerns in die Hülse mithilfe von hydraulischem Werkzeug erreicht.
Montage von Q-Verbindern (kompatibel mit Victaulic-Kupplungssystem)
Die Montage der Q-Verbinder von Primus Line erfolgt vergleichbar zur Montage der M-Verbinder. Dazu werden temporäre Flansche zu Hilfe genommen.
Druckprüfung

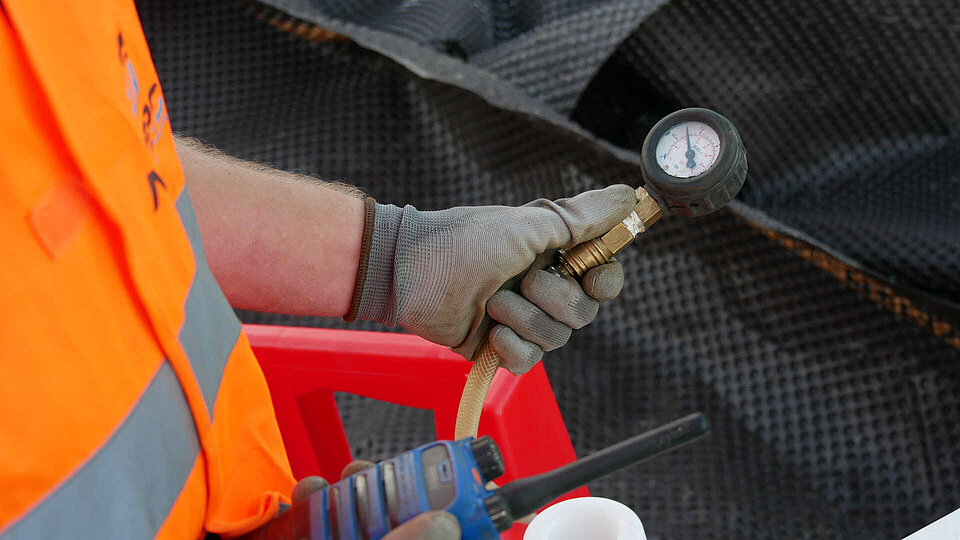

Die Druckprüfung nach den einschlägigen Regelwerken für flüssige Medien stellt die Festigkeit und vor allem Dichtheit der Primus Line® Leitung sicher.

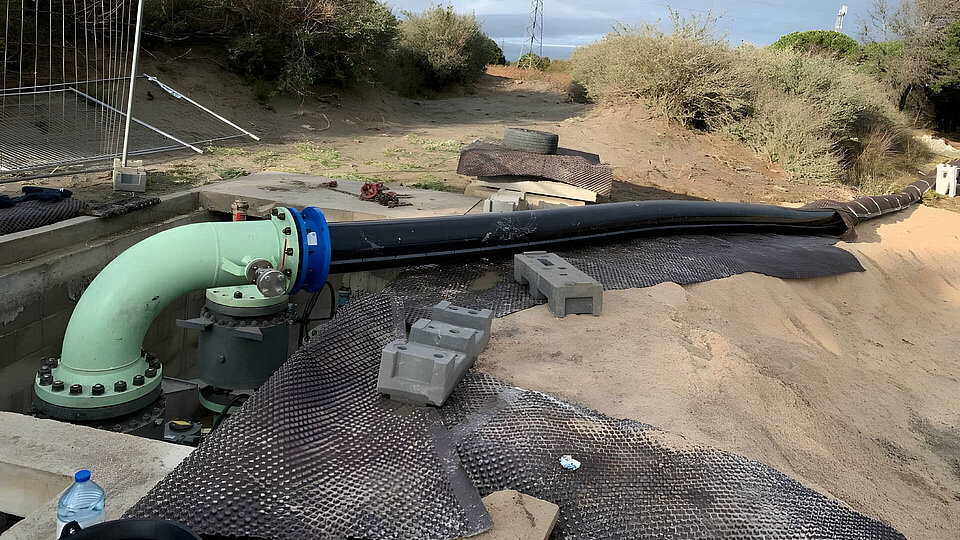

Anbindung der Leitung

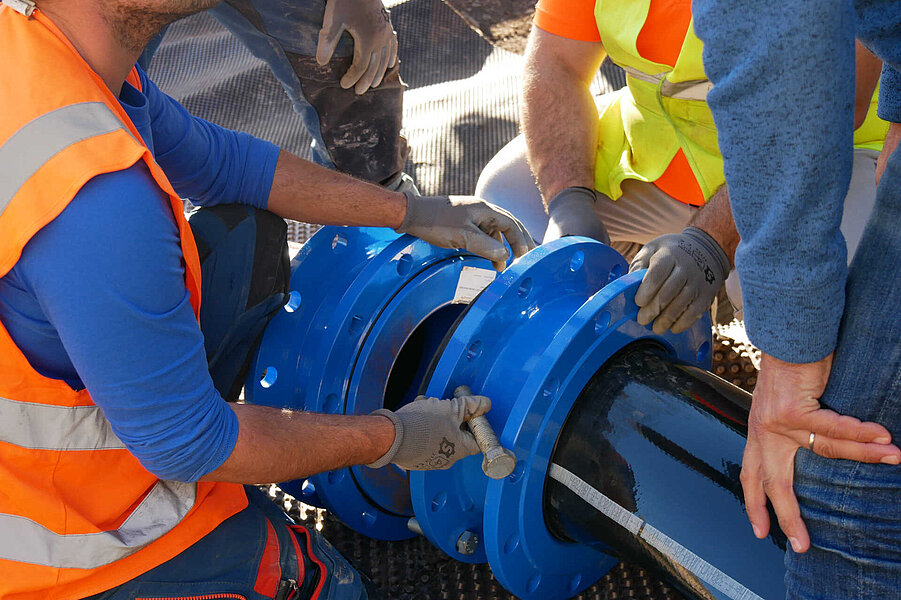

Damit die Leitung in Betrieb gehen kann, erfolgt die Anbindung ans Leitungsnetz, an eine Pumpe, Armatur o. ä. über die montierten Verbinder oder durch den Einbau eines Passstücks. Beim M-Verbinder erfolgt die Anbindung durch Verschraubung der Flansche. Die Q-Verbinder sind mit dem Victaulic-Kupplungssystem kompatibel und können damit flexibel an eine große Auswahl anderer kompatibler Komponenten angeschlossen werden.
Deinstallation
Außerbetriebnahme der Leitung
Zur Deinstallation des Primus Line® Overland Piping Systems muss die Leitung außer Betrieb genommen und entleert werden.

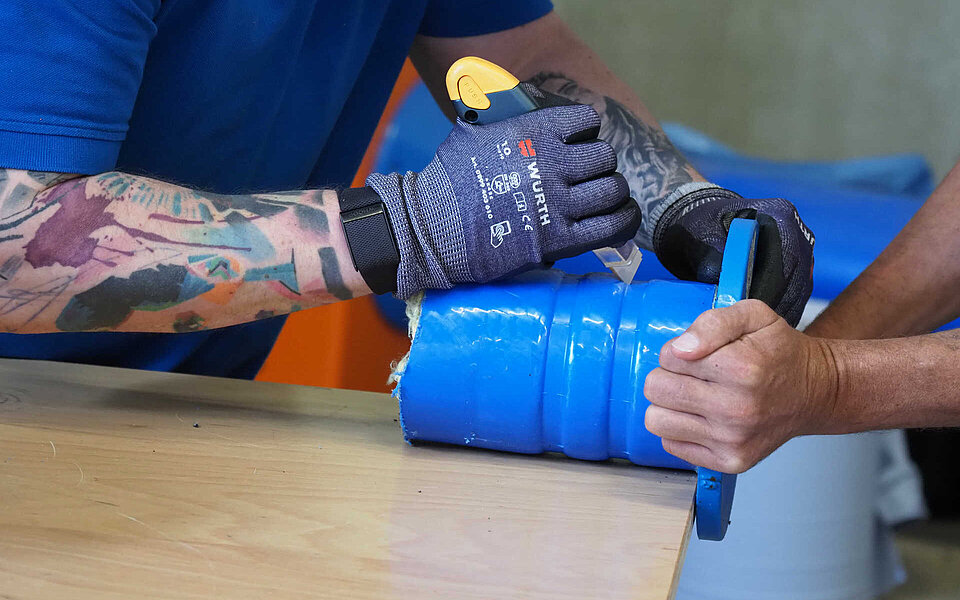

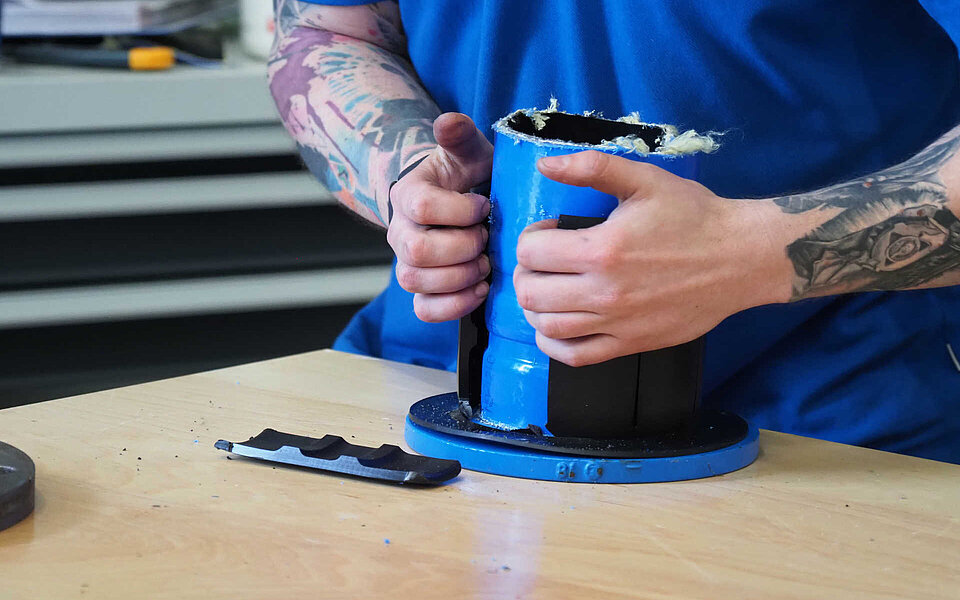

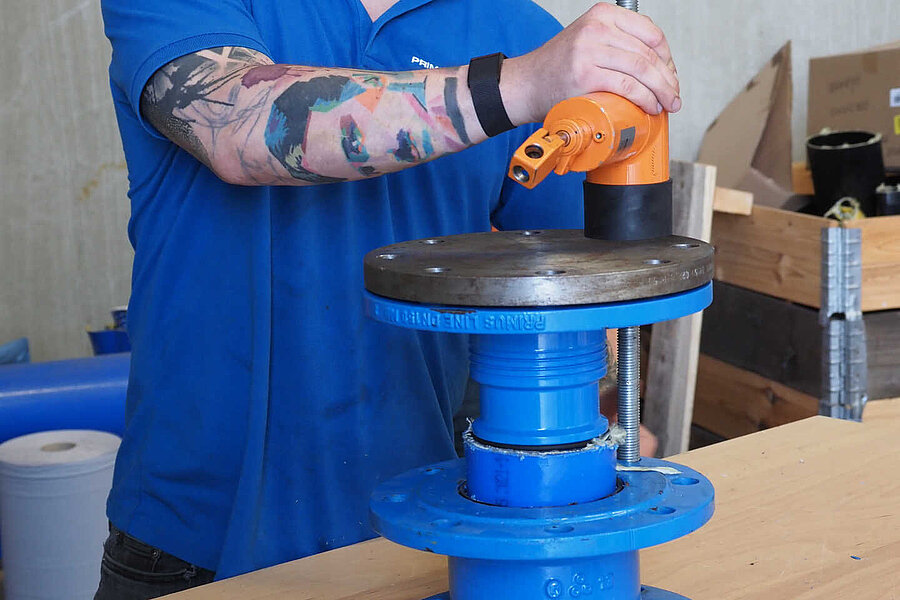

Demontage der Verbinder

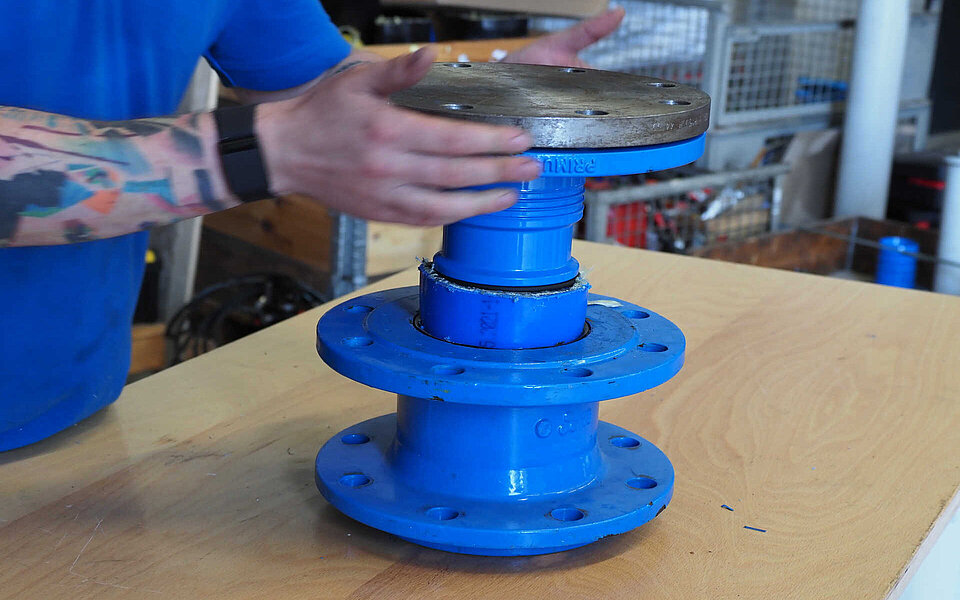

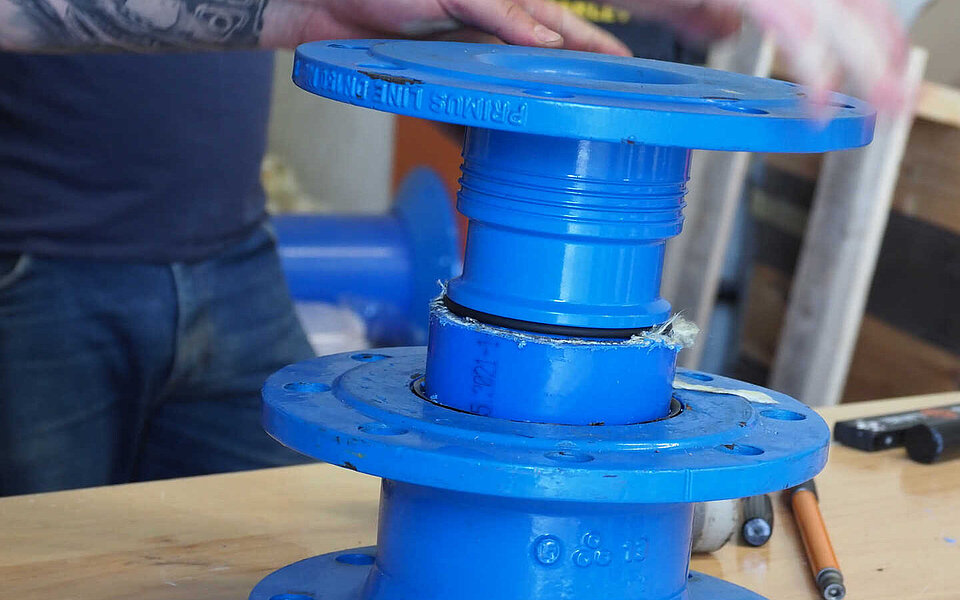

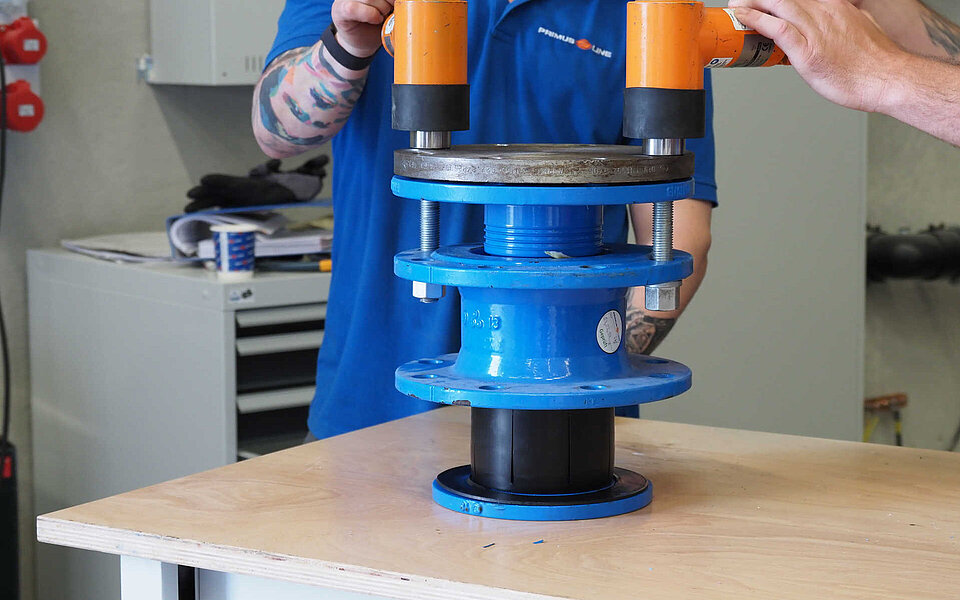

Mithilfe eines zweiten Verbinderkerns und hydraulischem Werkzeug wird der Verbinderkern aus der Formhülse gepresst.
Zugseil-Montage
Am Liner-Ende wird wieder ein Zugseil (Stahlseil oder Schlinge) montiert.

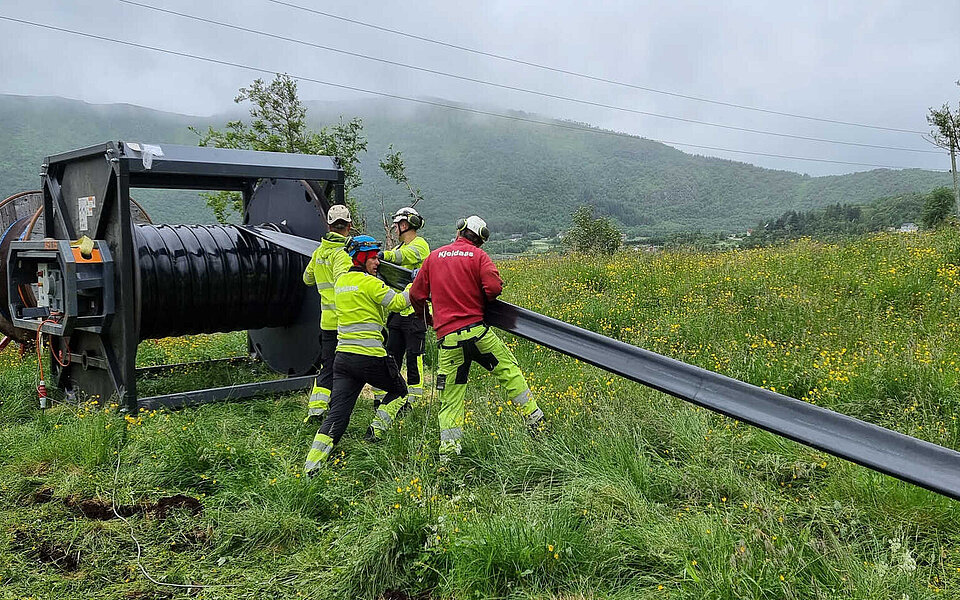

Aufwickeln des Liners

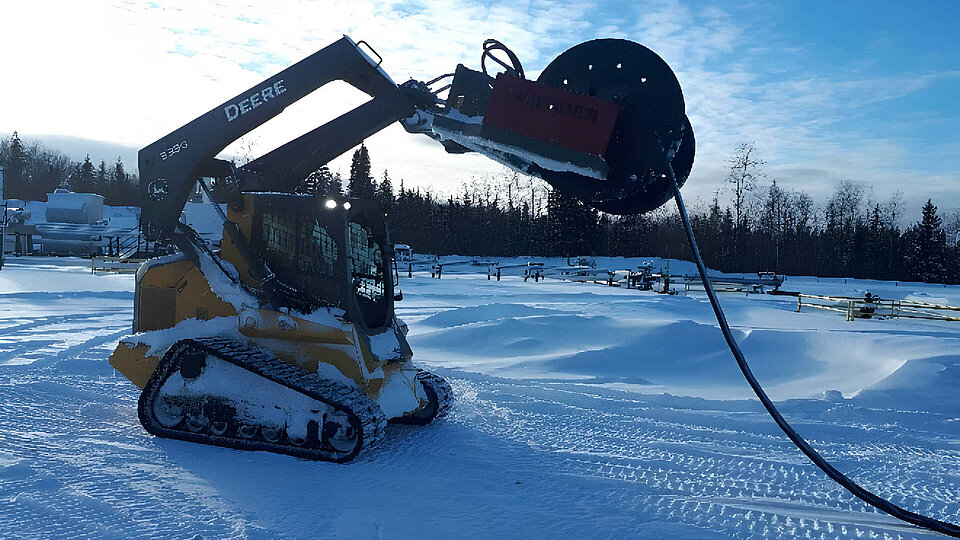

Mithilfe einer Seilwinde oder eines Baggers wird der Liner zurückgezogen. Anschließend erfolgt das Aufwickeln auf die Transporttrommel, das durch einen elektronischen Motor an der Trommel unterstützt wird. Dabei erfolgt eine visuelle Kontrolle und gegebenenfalls ein Reinigung vor der nächsten Wiederverwendung.
