Kurulum prosedürü
Primus Line® kazısız olarak kurulur. Bu da artık yüzlerce metre, hatta birkaç kilometre uzunluğunda kazı çukurlarına gerek olmadığı anlamına geliyor.
Basınçlı boruların rehabilitasyonu için iki çukur veya mevcut şaftlar tamamen yeterlidir. Primus Line® ile kazısız boru rehabilitasyonunun nasıl çalıştığını burada açıklıyoruz.
Hazırlık
Erişim oluşturma
Küçük kazı çukurları veya mevcut şaft yapıları: Primus Line® kurulumu için daha fazla alana gerek yoktur.
Ve yenileme bölümü başına bunlardan sadece iki tane gereklidir. Durum gerektiriyorsa - örneğin boru hattındaki dallar - ek ara çukurlar mümkündür.
Sonraki çalışma adımları için başlangıç ve bitiş çukurlarına bir kablo vinci yerleştirilir.
Boru tesisatının devreden çıkarılması
Yenileme çalışmaları başlamadan önce, boru hattı ilgili yönetmeliklere uygun olarak hizmet dışı bırakılmalıdır. Yedek bir tedarik hattı kurmak operatörün takdirine bağlıdır.
Eski borunun incelenmesi
Eski boru tesisatında tortular nadir değildir. Bu nedenle, rehabilitasyon bölümünün durumunun kesin bir resmi, Primus Line®'ın başarılı bir şekilde kurulması için son derece önemlidir.
Uzun menzilli paletli sistemler, yüksek çözünürlüklü kameraları ile sadece temizlik önlemlerinin hassas bir şekilde hazırlanması için gerekli olan borunun içinin ayrıntılı görüntülerini sağlamakla kalmaz. Ayrıca başlangıç ve bitiş noktalarına yerleştirilen vinçler için bir pilot kablo da çekerler.
Eski borunun temizlenmesi
Yay çeliği sıyırıcılar ve kauçuk diskler ile denenmiş ve test edilmiş mekanik işlemler, ikinci bir kamera denetimi ile kontrol edilen boruları kabuklaşmış tortulardan ve yabancı cisimlerden güvenilir bir şekilde temizler.
Bu, astarın yerleştirilmesi için serbest bir iç boru çapı yaratır.
Kurulum
Astarı içeri çekme

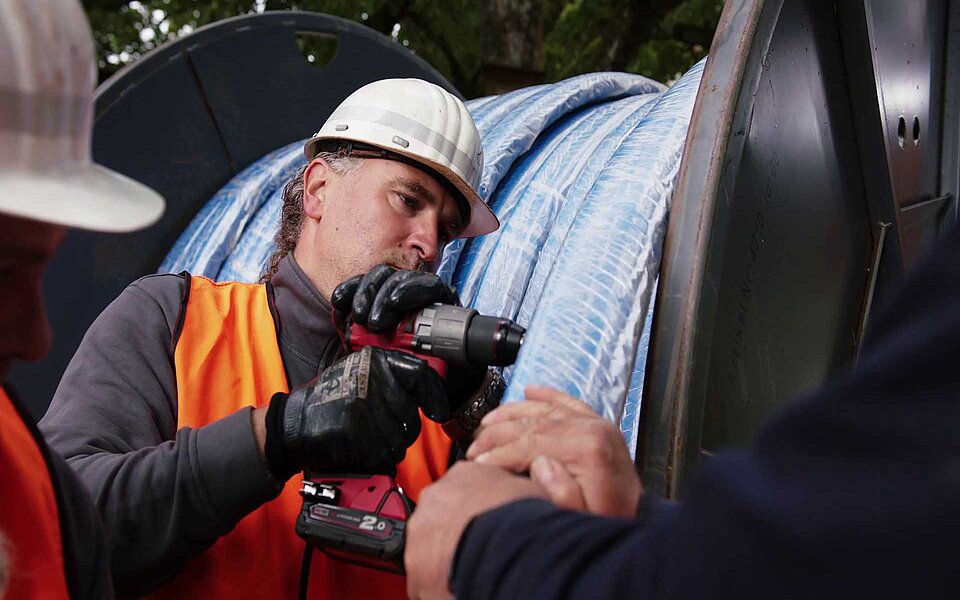

Çekme kafası tertibatı

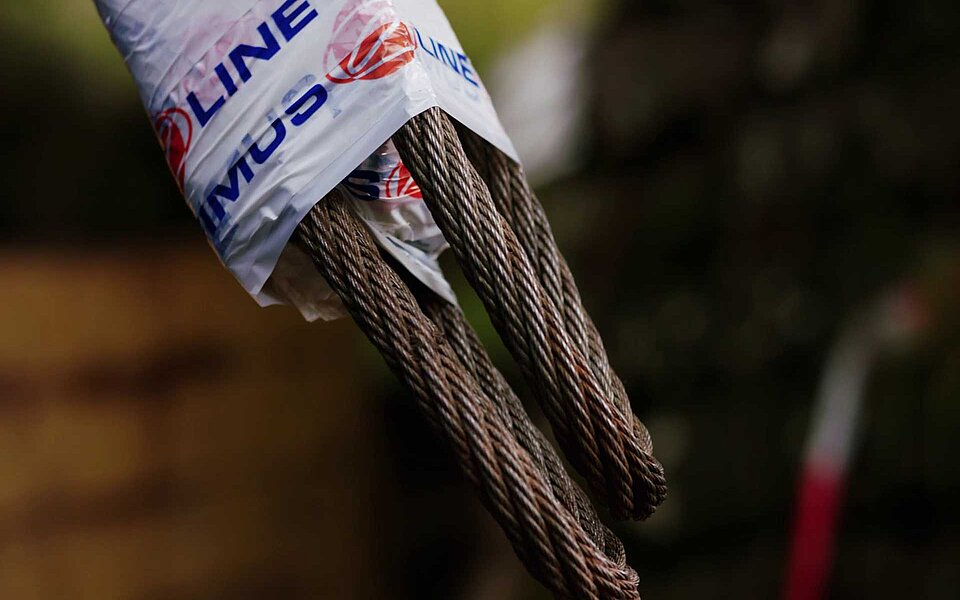

Astar, 100 kN'ye kadar kuvvetler için tasarlanmış bir çekme kafası ile donatılmıştır. Kablo vincinin çekme bağlantısındaki bir bükülme tutucu, astarın başlangıç çukurundan hedef çukura giderken bükülmesini önler.

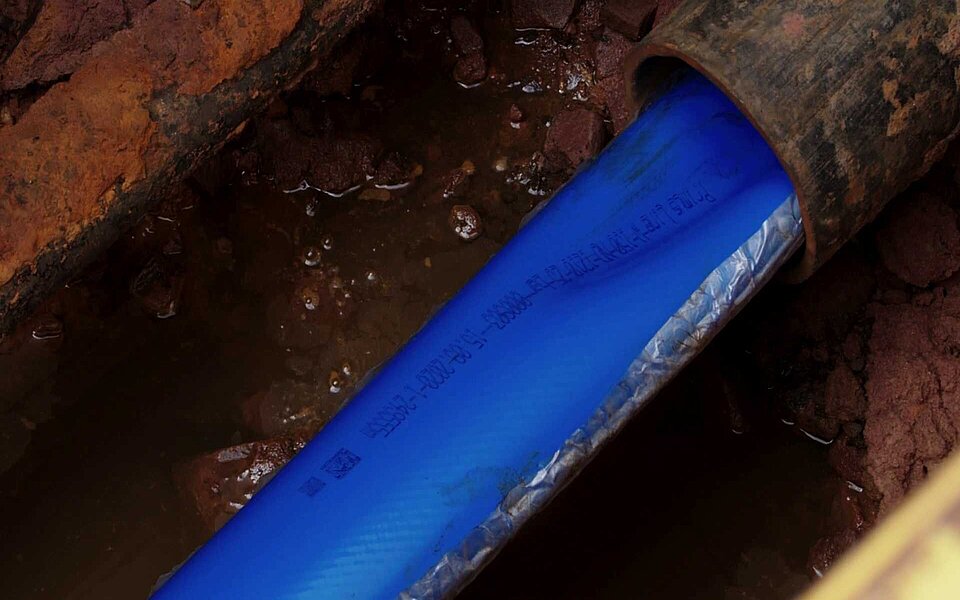

Taşınma ve kurulum
Astar katlanmış olarak tedarik edilir. Bu, Primus Line®'ın aynı nominal boyuttaki borulara bile monte edilebileceği anlamına gelir.
Yapışkan bantlar, yaklaşık 500 mbar hava basıncı ile basınçlandırılana kadar astarı bu U şeklinde tutar. Daha sonra yuvarlak şekline geri döner.

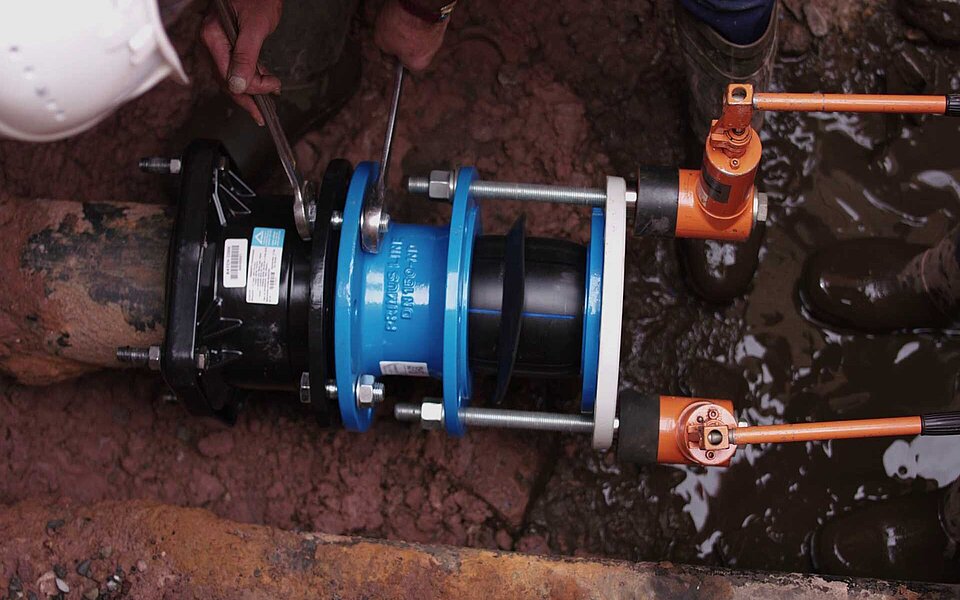

Konektörlerin takılması
Primus Line konnektörleri bir pres halkası ve bir çekirdekten oluşur. Çekirdeğin pres halkasına bastırılması, astar ve konektörden oluşan gerilime dayanıklı bir birim oluşturur: esnek boru. Bir flanş veya kaynak çözümü, eski boru ile zorla takılan bir bağlantı oluşturur.
Basınç testi
Sıvı ve gazlı ortamlar için ilgili yönetmeliklere uygun basınç testi, Primus Line® ile rehabilite edilen bölümün sağlamlığını ve her şeyden önce sızdırmazlığını sağlar. Özellikle su uygulamaları alanında dezenfeksiyon da gerçekleştirilir.
Rehabilite edilen boru tesisatının yeniden entegrasyonu
Bir bağlantı parçasının montajı
Boru hattının tekrar faaliyete geçirilebilmesi için, yenilenen bölümün basınçlı boru hattı ağına yeniden entegre edilmesi amacıyla bir bağlantı parçası monte edilir.
Kapsamlı dokümantasyon
Detaylı dokümantasyon, denetimden basınç testine kadar tüm kurulum sürecine eşlik eder. Bu, acil bir durumda uygun düzeltici önlemlerin hızlı ve hedefe yönelik bir şekilde alınabilmesini sağlar.
