1.025 Meter Trinkwasserleitung am Stück

Linereinzug innerhalb von 5 Stunden

System

Rehab

Medium

Wasser

Einsatzbereich

Versorgung

Leitungstyp

Versorgungsleitung

Land

Deutschland

Region

Bayern

Ausgangssituation

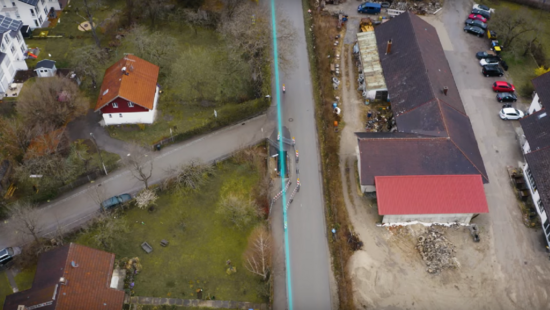

Die Trinkwasserleitung DN 300 GGG verläuft entlang einer vielbefahrenen Staatstraße Richtung Ortskern und musste aufgrund ihres Alters und der zunehmend auftretenden Korrosion saniert werden. Gefordert war eine grabenlose Druckrohrsanierung in Form eines selbsttragenden Liners mit langer Installationslänge von über einen Kilometer und einer Bogengängigkeit von bis zu 45°.

Projektvideo auf YouTube ansehen

Besonderheiten

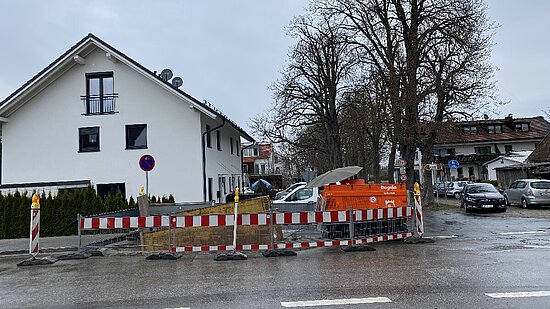

Der Straßenverkehr konnte während der Baumaßnahme aufrechterhalten bleiben, u. a. auch Holzschwertransporte eines angrenzenden Sägewerks

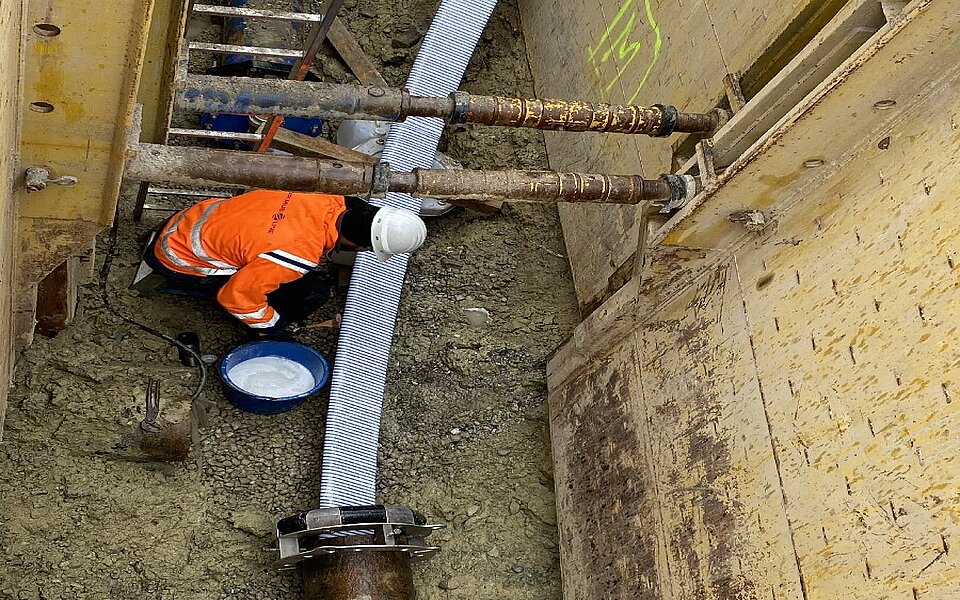

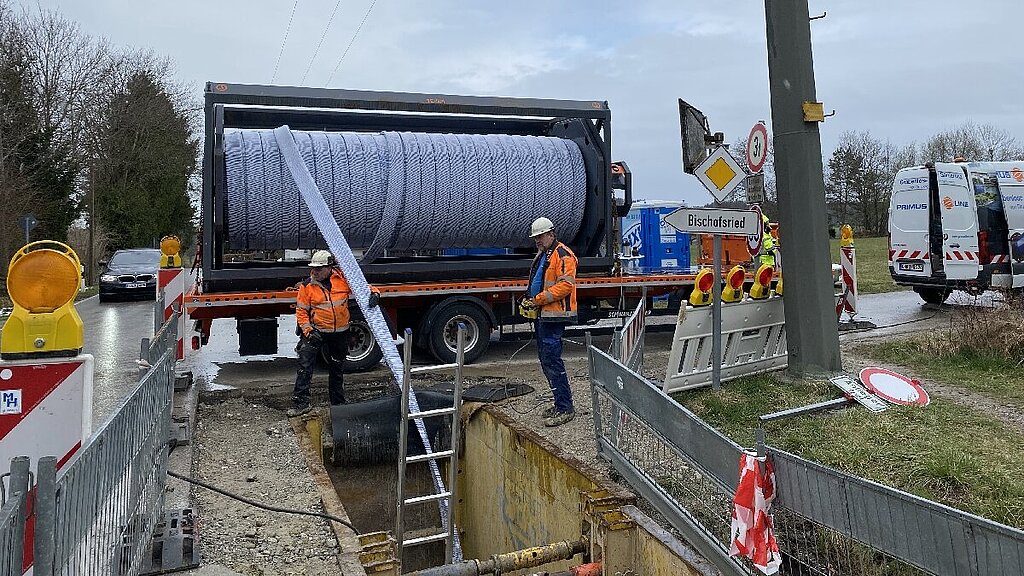

Das rund 1.000 m lange Linerstück wurde in einem Abschnitt innerhalb von 5 Stunden mit einer durchschnittlichen Einzugskraft von 10 kN eingezogen

Zwei stillgelegte Hydranten wurden „durchfahren“ und mussten nicht ausgebaut werden

Technische Details

Material Altrohr

Duktiles Gusseisen

Nennweite Altrohr

DN 300

Medium

Trinkwasser

Nenndruck

10 bar

Gesamtlänge

1.025 m

Anzahl Abschnitte

1 Sanierungsabschnitt

Anzahl Bögen

3 mit bis zu 45°

Dauer der Sanierung

8 Arbeitstage

Warum Primus Line?

Kurze Bauzeit

Bei offener Bauweise hätte die Leitung zu lange außer Betrieb genommen werden müssen; daher entschied sich die Gemeinde für die grabenlose Methode.

Liner-Struktur

Der dreilagige Aufbau mit Aramidfaserkern und PE-Innen- und Außenbeschichtung bietet die komplette Lebenserwartung eines normalen Rohrsystems.

Keine Verkehrsbeeinträchtigung

Die Straße, an der die Transportleitung liegt, blieb während der Bauarbeiten einspurig befahrbar.

Verlängerung der Lebenszeit

Die Nutzungsdauer der sanierten Leitung verlängert sich um mindestens 50 Jahre.

„Wir haben hier die Besonderheit, dass die Leitung im Bereich der Startgrube in einer Tiefe von fast vier Metern liegt. Wir haben also eine erhebliche Mehrdeckung als im Rohrleitungsbau üblich. Und daher bietet uns die grabenlose Variante mit Primus Line® eine erhebliche Kostenersparnis.“

Michael Deininger, Wassermeister im Markt Diessen am Ammersee
