Sichere temporäre oberirdische Druckleitung: Primus Line® Overland Piping

Primus Line® Overland Piping wurde speziell für den temporären oberirdischen Transport anspruchsvoller und potenziell gefährlicher Medien entwickelt. Haushalts- oder Industrieabwässer, Salzwasser, Meer- oder Rohwasser lassen sich damit genauso transportieren wie Schweröl, Hydrauliköl oder Öl-Wasser-Gemische. Primus Line® Overland Piping hat eine hohe Lebensdauer und ist wiederverwendbar – eine umweltfreundliche Lösung.

Ob als Bypass bei Sanierungsarbeiten an einer Leitung, deren Betrieb dennoch fortgesetzt werden muss, oder als Leitung für den zeitlich begrenzten oberirdischen Transport großer Flüssigkeitsmengen in der Öl- und Gasindustrie: Primus Line® Overland Piping ist eine sichere und zuverlässige Lösung für diese Fälle. So unterschiedlich die Anwendungsbereiche auch sind, Primus Line® Overland Piping – bestehend aus einem flexiblen Rohr und speziellen Verbindern – überzeugt die Kunden durch folgende Vorteile:

Sicherheit

Sowohl Innen- als auch Außenschicht des Hochdruckrohrs bestehen aus thermoplastischem Polyurethan (TPU). Verstärkt werden diese beiden Schichten durch einen Kern aus nahtlos gewebtem Aramid. Diese Kunstfaser beeindruckt durch ihre Festigkeit: Sie ist fünfmal höher als die von Stahl und doppelt so hoch wie die von Glasfaser oder Nylon. Das Aramidgewebe macht das Rohr flexibel und in Kombination mit den TPU-Schichten gleichzeitig sicher: Der Berstdruck liegt in Anlehnung an die Norm API 15LF mindestens zweieinhalb Mal höher als der zulässige Betriebsdruck. Der dreilagige Aufbau mit der daraus resultierenden Widerstandsfähigkeit unterscheidet Primus Line® Overland Piping von anderen Systemen, führt zu einer generell längeren Lebensdauer und stellt einen Betrieb ohne Leckagen und Umweltschäden sicher.

Die Widerstandsfähigkeit des flexiblen Rohrs ermöglicht außerdem, dass das Overland Piping System bei sehr tiefen Temperaturen verlegt und betrieben werden kann. Es korrodiert nicht und ist durch die schwarze Außenhülle vor UV-Strahlung geschützt.

Leckagesichere Endverbinder vervollständigen das Primus Line® Overland Piping System. Bei der Installation müssen die Montageteams weder schweißen noch mit gefährlichen Materialien hantieren.

Zur Sicherheit trägt auch bei, dass der gesamte Herstellungsprozess des flexiblen Rohrs lückenlos überwacht wird. Sensoren und Kameras erfassen kontinuierlich die Prozessparameter, welche die Grundlage für umfangreiche Kontrollmechanismen für Wandstärke und Festigkeit bilden. Darüber hinaus wird jedes gefertigte flexible Rohr vor der Auslieferung zur Baustelle im Werk einer Druckprüfung unterzogen.

Kosten

Primus Line® Overland Piping ist mehrfach wiederverwendbar. Je nach Durchmesser werden bis zu 4.500 Meter des flexiblen Rohrs auf einer einzigen Trommel zum Einsatzort geliefert. In Kombination mit dem geringen Eigengewicht des Produkts spart dies Lager- und Transportkosten. Die gleiche Menge HDPE-Rohre benötigt etwa zehn Mal mehr Fläche. Den Break-Even-Point bei den Kosten überschreitet das flexible Rohr im Vergleich zu HDPE nach nur wenigen Einsätzen.

Effizienz

Wie bei allen Primus Line Produkten sind Verlegelängen von 1.000 Metern und mehr am Stück sowie mehrfache Richtungswechsel möglich. Die großen Längen reduzieren die Anzahl der Verbindungsstellen erheblich – und damit potenzielle Schwachstellen. Durch seine Flexibilität passt sich das Rohr den Unebenheiten des Geländes an.

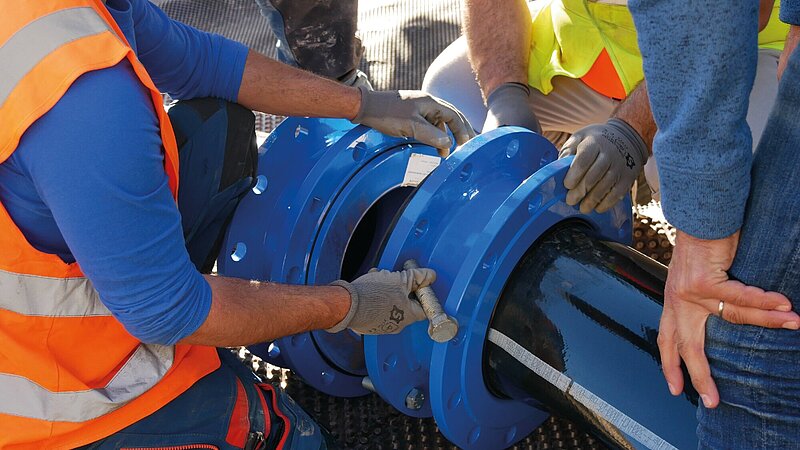

Das flexible Rohr bewältigt große Durchflussmengen von bis zu 500 Litern pro Sekunde. Es wird direkt mittels Seilwinde, Lkw oder Minibagger von der Trommel ins Gelände verlegt. Im Gegensatz zu HDPE-Rohren sind so Installationen von bis zu sechs Kilometern pro Tag möglich. Die Verbinder setzt das Montageteam mit handgeführten Werkzeugen vor Ort.

Umweltfreundlichkeit

Die Installation von Primus Line® Overland Piping erfolgt mit wenig Ausrüstung, entweder – wie bereits erwähnt – mit einer Seilwinde, Lkw oder einem Minibagger. Dadurch verringert sich der CO2-Fußabdruck vor Ort beträchtlich. Schweres Gerät ist nicht erforderlich.

Sensible und geschützte Gebiete wie Naturparks oder Flussläufe werden durch die Verlegung des Primus Line® Overland Piping Systems nicht beeinträchtigt.

System für unterschiedliche Anwendungen

Primus Line® Overland Piping kam bereits in vielen Bereichen und unter verschiedensten Bedingungen zum Einsatz – sei es im kommunalen Bereich für Abwasser, zum Transport von Produktionswasser im Öl- und Gassektor oder als Soletransportleitung in der Industrie.

Abwasserbypass in Norwegen

Im Osloer Stadtteil Fossumbekken musste eine Abwasserleitung DN 900/DN 1000 saniert werden. Für den siebenmonatigen Sanierungszeitraum suchten der Auftraggeber, die Stadtverwaltung von Oslo, und das beauftragte Unternehmen, der Primus Line Installationspartner Kjeldaas AS, nach einer effizienten und sicheren Bypass-Lösung. Die einfache und schnelle Verlegetechnik sowie die Wiederverwendbarkeit für andere Bypassprojekte überzeugten den Endkunden. Der Bypass führte zudem durch ein schwer zugängliches und ökologisch sensibles Gebiet: Die hohe Produktsicherheit des aramidverstärkten flexiblen Rohrs war daher zum Schutz des Ökosystems entscheidend.

Bis zu 300 Liter Abwasser pro Sekunde musste der Bypass bewältigen. Dazu errichteten die Sanierungsexperten von Kjeldaas AS zwei parallele, jeweils 1.050 Meter lange Leitungen mit Primus Line® Overland Piping. Die beiden Aramid-Rohre DN 300 wurden mit einem Betriebsdruck von 1,5 bar und nur unter der Woche während der eigentlichen Bauarbeiten betrieben. An den Wochenenden und an Tagen ohne Bauarbeiten oder bei starkem Regen wurde die bestehende Leitung genutzt. Diese Vorgehensweise ermöglichte eine optimale, schnelle und sichere Umsetzung des Projektes sowohl aus ökonomischer als auch aus ökologischer Sicht.

Oberirdischer Transport für den Transfer von produziertem Wasser in Kanada

Ein kanadischer Öl- und Gasproduzent nutzte bisher für den Transport des anfallenden Wassers, das unterschiedliche Gehalte an Kohlenwasserstoffen, Chemikalien und Mineralien aufweist, temporäre oberirdische Leitungen aus HDPE oder transportierte das Wasser per Lkw ab. HDPE erwies sich wegen der vielen Verbindungsstellen als sehr zeitaufwendig und der Transport per Lkw verbrauchte viel Kraftstoff. Nach strengen Tests entschied sich der Öl- und Gashersteller für Primus Line® Overland Piping als Alternative.

Das Besondere an diesem Projekt war die Installation bei -30 °C. Bei diesem Projekt wurden 6.200 Meter flexibles Rohr DN 300 an nur einem Tag verlegt.

Während der elftägigen Einsatzzeit transportierte das flexible Rohr mehr als 363 Millionen Liter produziertes Wasser. Nach Angaben des Kunden konnten durch die Verlegung von Primus Line® Overland Piping rund 7.000 Lkw-Fahrten hin und zurück eingespart und die Transportstrecke um rund die Hälfte verkürzt werden, wodurch insgesamt mehr als 320 Tonnen CO2 vermieden wurden.

Bypass zum Transport von Sole in Südfrankreich

KEM ONE, einer der größten Vinylhersteller Europas, saniert gegenwärtig eine acht Kilometer lange Transportleitung für Sole. Um die Versorgung des Produktionswerkes in Fos-sur-Mer aufrechtzuerhalten, wird die Transportleitung in Abschnitten von einem Kilometer saniert, wobei jeder zu sanierende Abschnitt mit einem Bypass überbrückt wird. Um dies zu ermöglichen, baute das Montageteam Ventile ein, um isolierte Abschnitte gleicher Länge zu erhalten. Sowohl für die Sanierung als auch für den Bypass kommt bei diesem Projekt das Primus Line® System zum Einsatz. So verwendet das Montageteam für die Bypässe achtmal dasselbe flexible Rohr DN 300 PN 16 mit einer Länge von rund 1.000 Metern. Jeder Bypass wird entlang der vorhandenen Pipeline und des Wirtschaftswegs verlegt.

Der Betreiber KEM ONE entschied sich für die Primus Line® Lösung, da die Transportleitung für die Sole mit einem Gehalt von rund 300 Gramm Natriumchlorid pro Liter durch das Natura 2000-Schutzgebiet der Camargue verläuft: Sicherer Transport und Schutz der Umwelt haben höchste Priorität. Außerdem spart diese Leitung nach Angaben des Betreibers täglich etwa 200 Lkw-Ladungen ein, die sonst zwischen der Saline in Vauvert und dem Werk in Fos-sur-Mer transportiert werden müssten.

Echte Alternative

Flexibel und robust, geländegängig und wiederverwendbar, schnell auf- und abbaubar, wirtschaftlich und umweltschonend – Primus Line® Overland Piping bietet Betreibern, die für einen begrenzten Zeitraum eine Lösung für den oberirdischen Transport von Flüssigkeiten suchen, eine echte Alternative. Deren Belastbarkeit zudem durch strenge Labor- und Feldtests unter Aufsicht unabhängiger Prüfinstitute nachgewiesen ist.

Technische Details zu Primus Line® Overland Piping

Verfügbare GrößenDN 150 bis DN 350
Maximaler Betriebsdruck (MOP) in Anlehnung an API 15LF
für Wassertransport auf Onshore-Ölfeldern bei 20 °C
(Leistungsminderung bei Temperaturen über 30 °C)
56 bar bis 20 bar
Betriebstemperatur (je nach Verbindertyp)-20 °C bis 60 °C
Empfohene maximale Fließgeschwindigkeit7 m/s
Empfohlener pH-Wert5 bis 9
K-Faktor0,028 mm



mehr zu Primus Line® Overland Piping erfahren
